希捷的硬盘，有一些问题自己能够恢复，方便使用。

希捷硬盘有串口和并口，连测试电脑的RS232串口有几种接法。

这是早期硬盘测试参数，并口的。

每一代的希捷硬盘的测试参数指令是不同的。

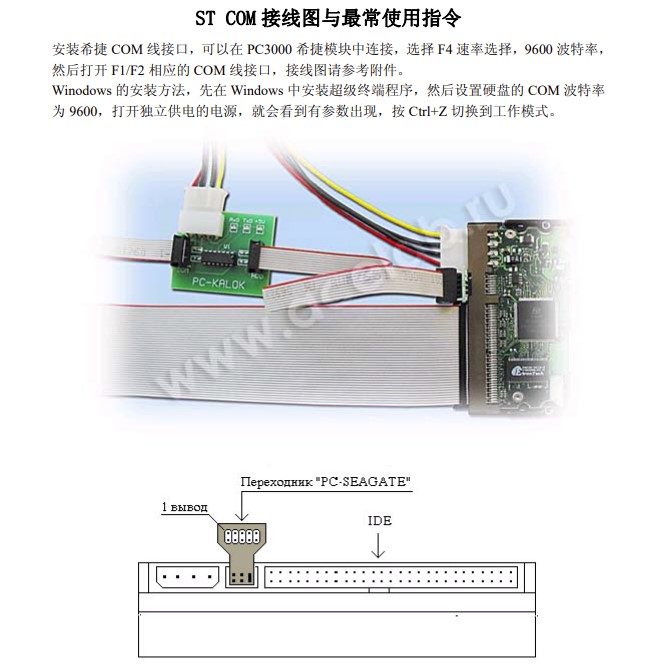

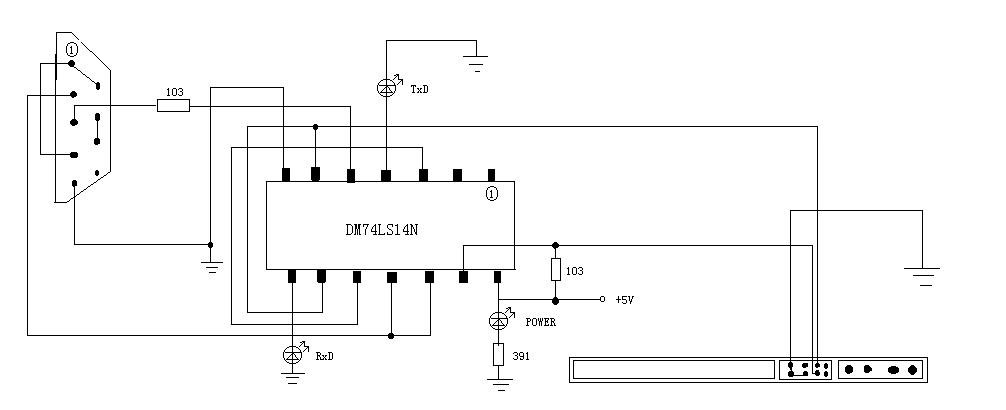

上图是希捷串口硬盘测试线连接方法

这是希捷串口硬盘的另外一种连接方法。

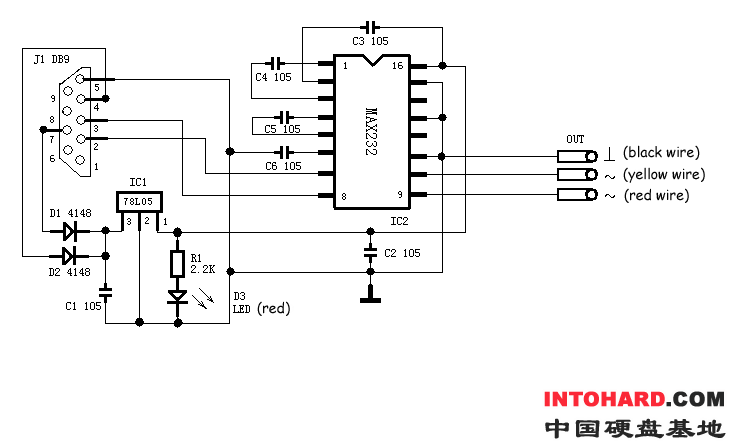

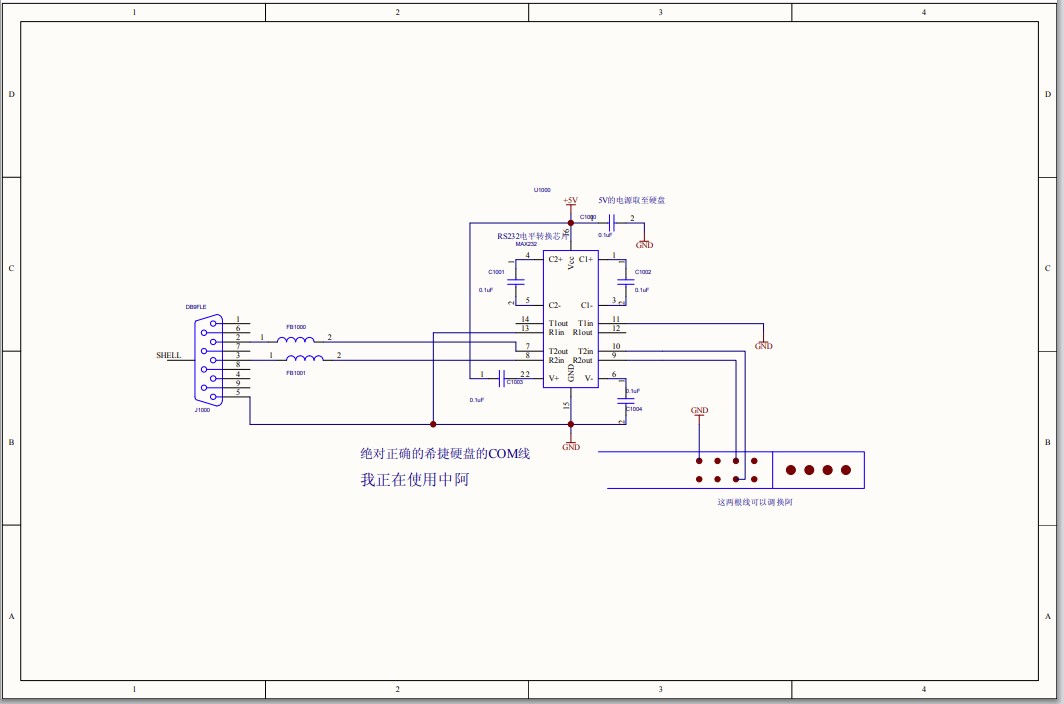

这个是我用的一种连接方法，集成芯片MAX232这个芯片很好找，几个周边电子元件也有卖的。使用很稳定。硬盘工厂系统识别RxD,TxD的方向，正反无所谓，进硬盘工厂模式的电路是自己动手做的，不用PC3000卡，实现直连，且软件使用正常。实际正向和反向有不同结果。

直接深入浅入的说一上，两个地线相连，然后输入输出串口信号 RxD和TxD信号就可以了。有几种波特率。一种是9600，还有一种是38600，一种是115200。

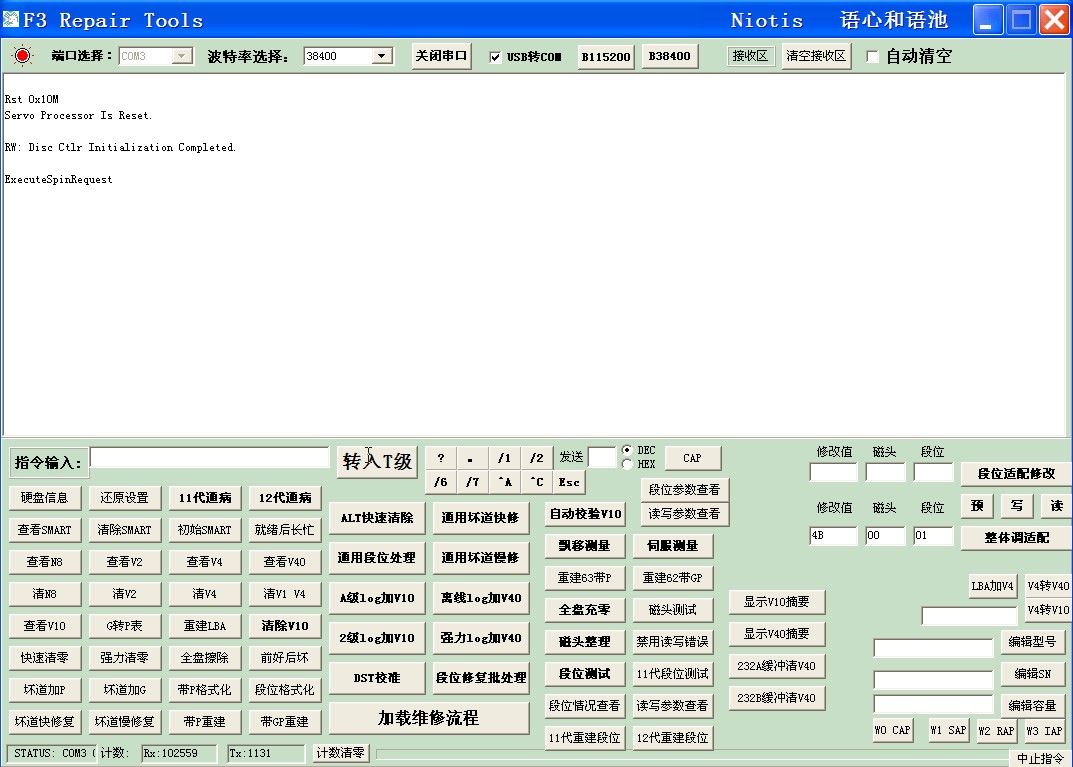

这个波率率的成功要看硬盘的信息，不成功是乱码。成功后是这样的：

这是一个整合软件，把指令汇总了。

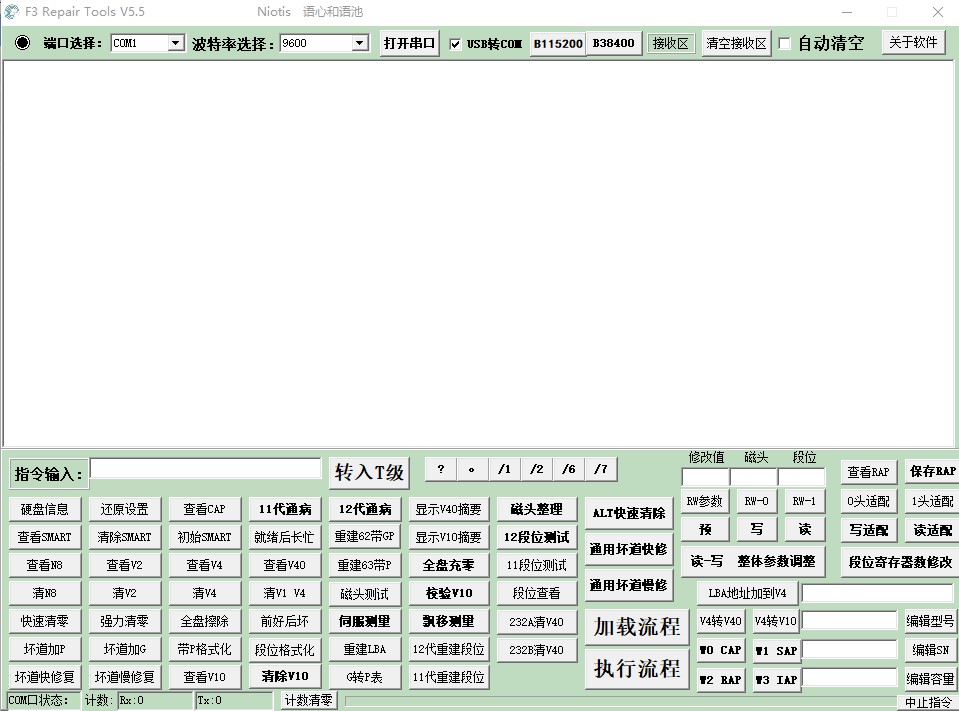

这是新版界面，在网上流传很少。

实际一点还可以用其它软件：

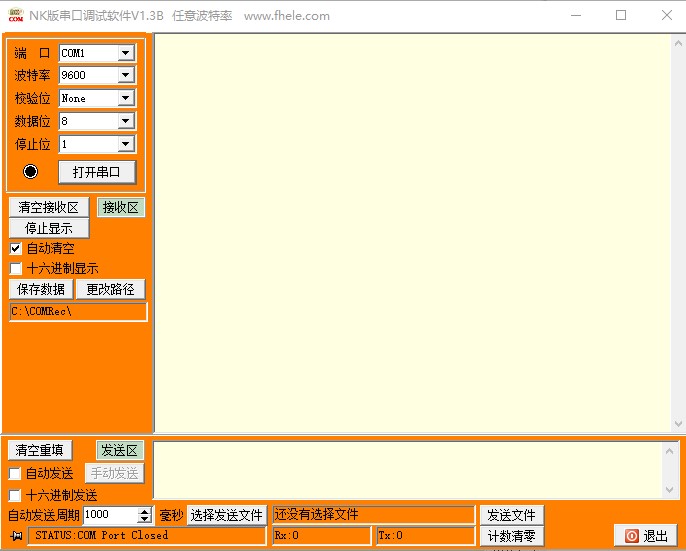

这个波特率软件也可以使用，它的优点是波特率可以改变。对于我来说，有时要计算波率特很伤脑筋。

因为有的电脑的主频晶振是整数指令周期数，有的是传输的频率周期数。估值要反复计算和评估，有点头绪不好牵。参数和公式变化标准有点不同。

公布波特率就没问题了，别人计算过了。

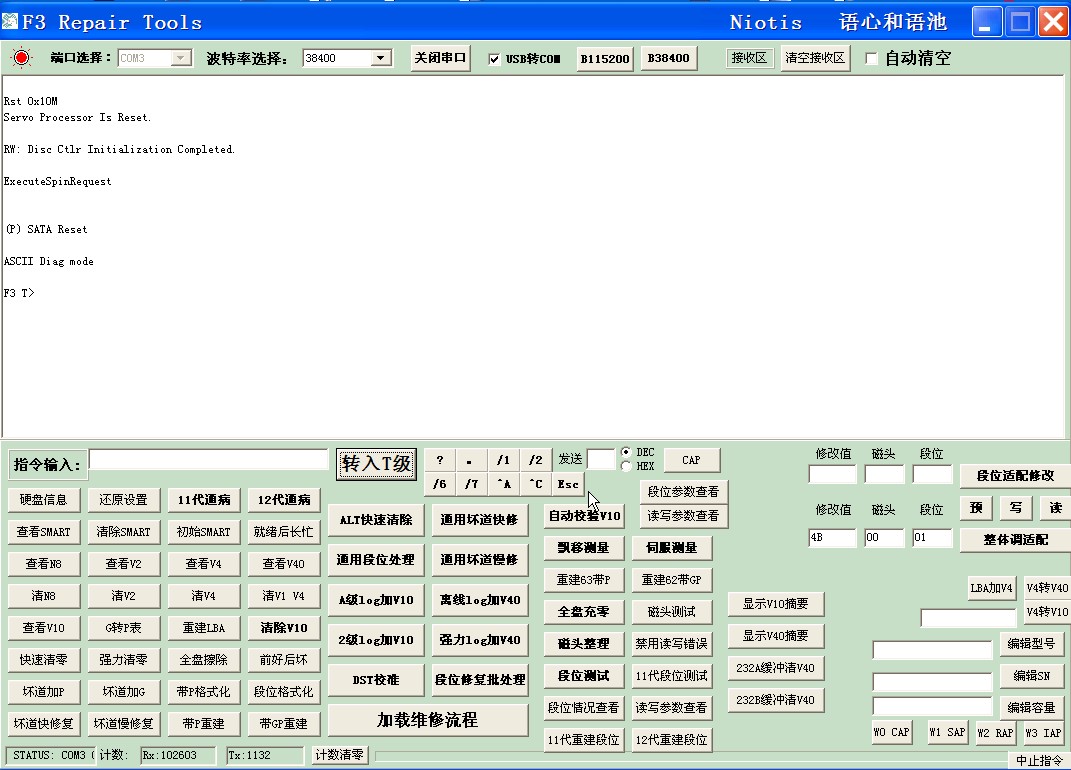

可以进入T级指令：

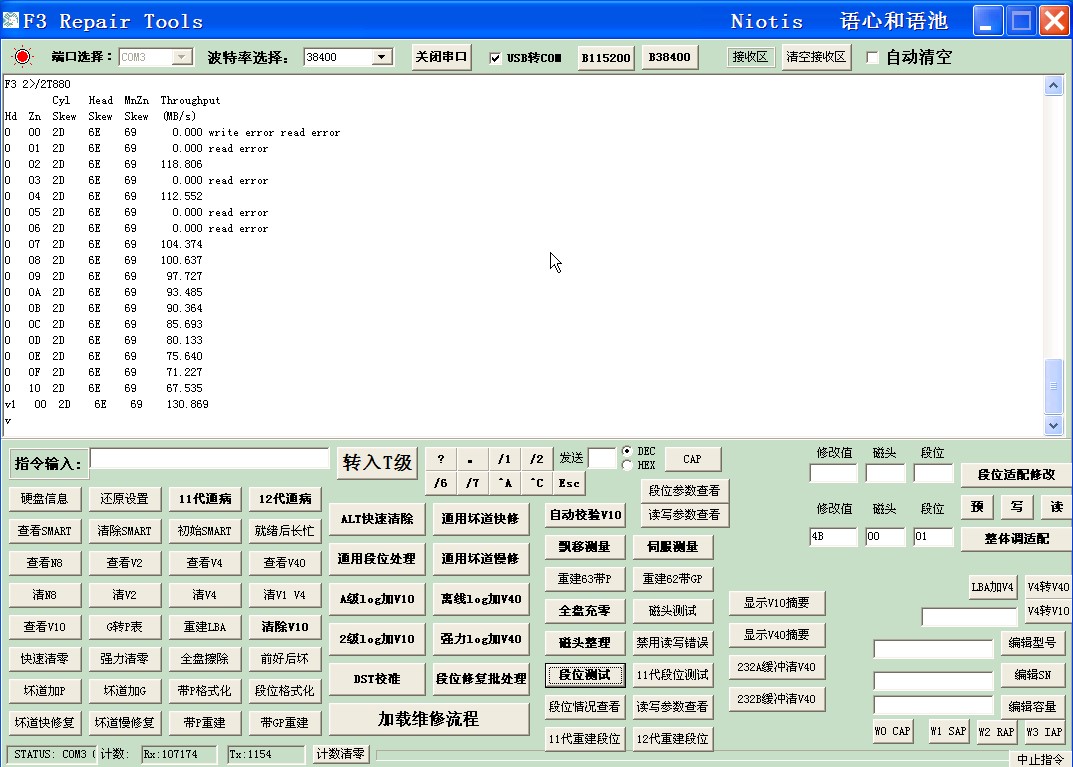

然后执行T指令后显示结果：

好的就到这里了，希捷硬盘每期的指令有所不同，要看硬盘厂家批次标识。

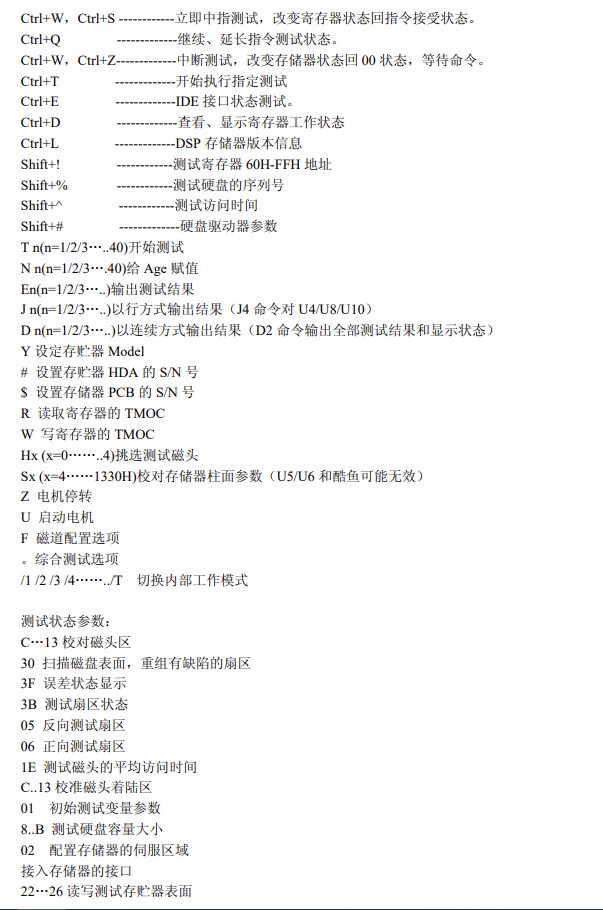

这是公布的第一版希捷命串口工厂模式指令集合，是很少见的资料，这个做成图片，仅供欣赏。
