电脑的主板有总线架构,所以每个主板不尽相同。 其中有个Power Management 总线管理各个总线,有个PM Register寄存器很重要。 而且在一般的英文版的计算机硬件白皮书写得很隐晦,并有所保留。 这个寄存器只有几个值可用,如 50h,54h,58h,5ch等。 现在说说ROM BIOS分配地址的计算公式: 如BIOS芯片模块在设备总线14h,功能支线为3h,可以对BIOS芯片设置读写保护。

格式为
    段名      字位       描述
基地址    31:11     ROM基地址 21位基地址 字位10:0 访问为0,在这之前是2k对齐
长度      10:2      9字位(0-511)定义为1k-512k,包含1k。
读保护     1        置位,读内存返回FFh
写保护     0        置位,写内存没效

例子:
32K的LPC ROM 保护开始基地址为FFF80000。
基地址位    31:11           1111 1111 1111 1000 0000 0 b
长度 32K 字位 10:2            0 0001 1111 b = 1Fh = 32d
读保护位 1               1
写保护位 0               1
 寄存器 50h 的总线地址为: 1111 1111 1111 1000 0000 0000 0111 1111b
                       =  FFF8007Fh
注意:1. 寄存器50-5Fh 能在硬件复位后写1次,挂起写入没效果。
   2. 设置和升级LPC ROM 区 的读和写程序单元 双校验读保护会使程序中断。

PCI BIOS中断程序开发例子:

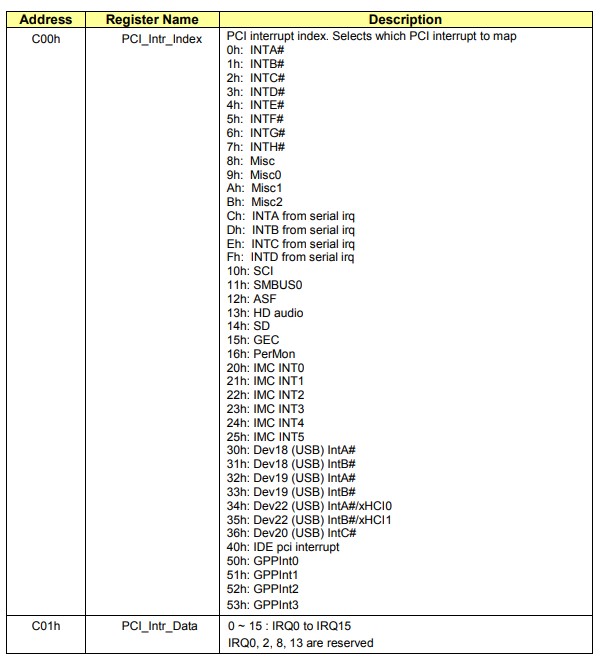

I/O 端口为 c00h和 c01h 索引/数据格式

图表:


汇编机器语言例子:

mov dx,0c00h ;写IO端口C00

mov al,01h      ;索引PCI 硬件中断 INTB# 线

out dx,al          ;设置索引到 INTB#

mov dx,0c01h ;写入中断数10(0Ah)

mov al,0ah

out dx,al         ;连接IRQB#(INTB#) 到中断 10

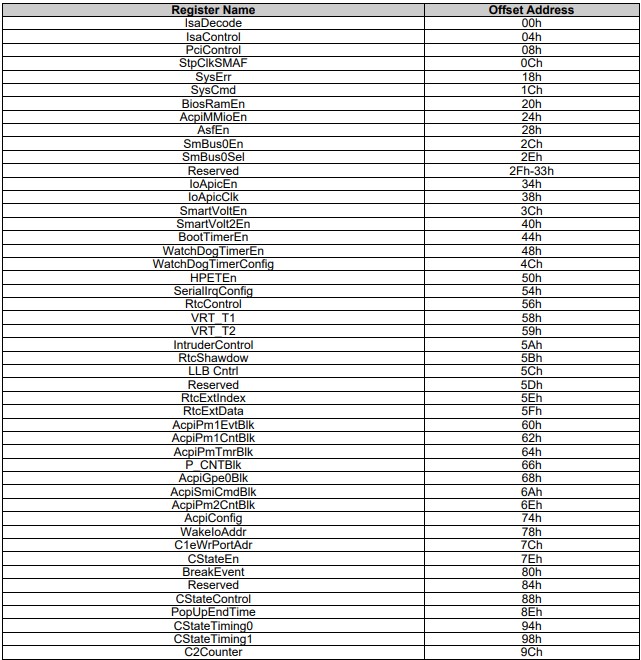

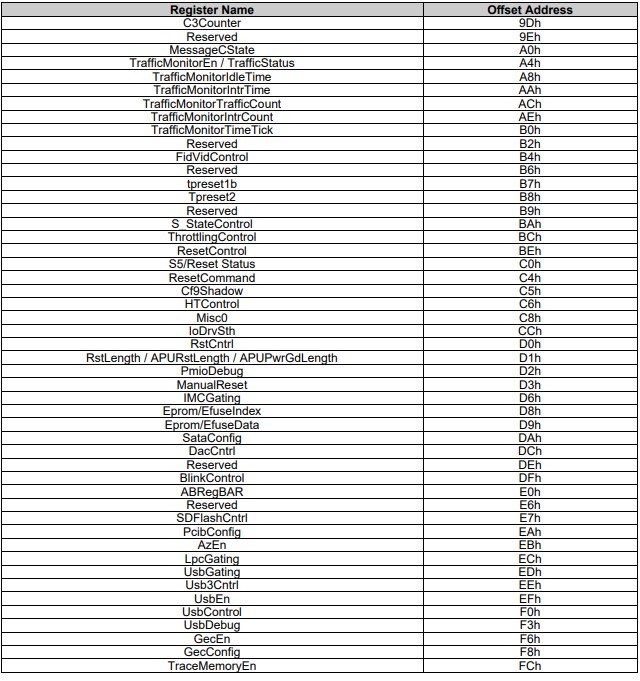

PM_REG 数值表:
