今天收到TI公司的一封邮件，好像没有订阅过他们的信息，不过在他们的网站上留有邮箱。

很喜欢这个公司，这个公司生产的芯片资料很多，蓝牙5G微处理芯片，无线网络5G芯片他们都有生产。

自己一直处于低水平方式，只有他们的2.4G模块组。而且没有什么东西，断断续续。

一是没有费用，二是水平不高，三是一个人对抗这个项目可能是小鱼喝海水。

也没有干瞪眼，把他们的产品消化消化，然后吐给你们，你们自己看着办，爱听不听。

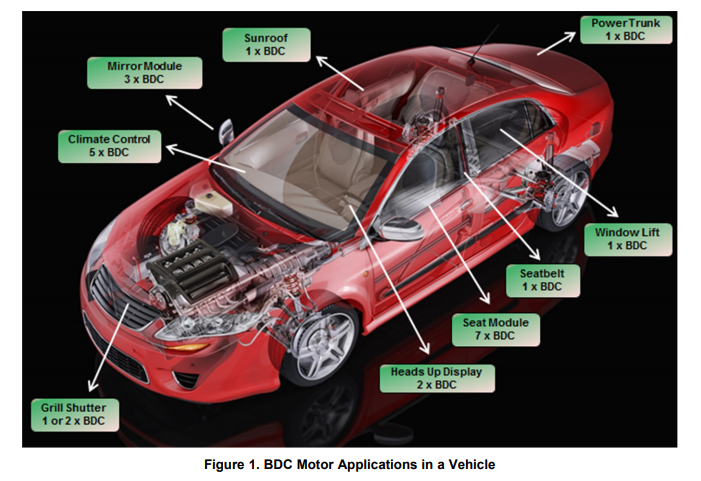

这个DRV8706-Q1 就是一个H桥缓冲电路驱动，兴趣不太大。控制电池电路的切换和电路稳定，用与汽车的电路控制。

数控，还在消化他们的资料。

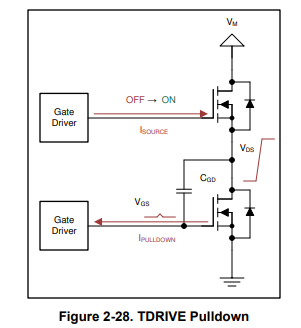

说起来就和以前的场效应管差不多，不过看资料，好多值都计算出来了，精确了很多。

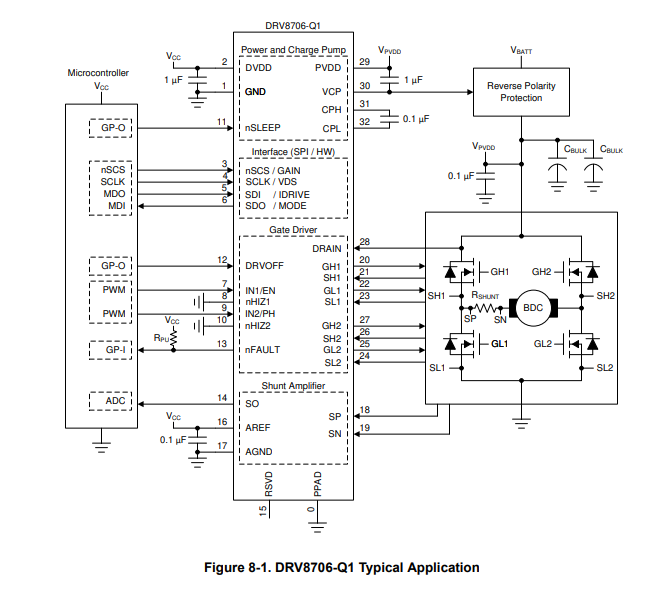

这是应用的一个原理图。

多模块控制的一个应用图。

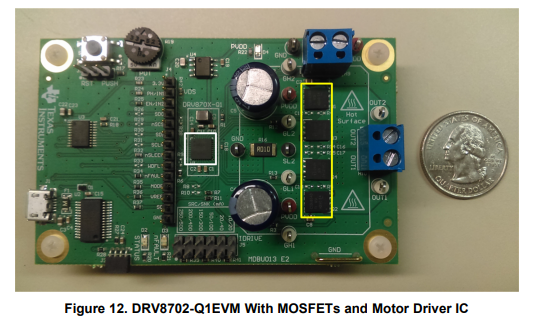

这是同系列芯片的应用 DRV8702-Q1 的一个驱动板。白色是芯片，黄色的是场效应。

微控应用原理图。电路图中没标数值的元件根据实际的应用电压，电流计算。

Rshunt 电阻 公式 Rshunt < Pshunt / Imax2  Rshunt < 3w /25(2)A=4.8m欧

Vbatt,Vpvdd,CBulk 按 Vbatt 电压值 计算 电容值，电解有极性旁路电容。Vpvdd 12V

Rpu是上拉电阻，为了兼容 微控模块。

===== 今天就部分，明天有兴趣继续下部分。

右边一个芯片 TSER953 是一个4.16Gbps高速场景序列转换器，摄像头使用这个芯片电路很简单。

当然，这两个芯片我都用不上，成品看起来很简单，工程师不知道流了多少汗水。

==== 继续 ==== 手残，内容没保存，重来。

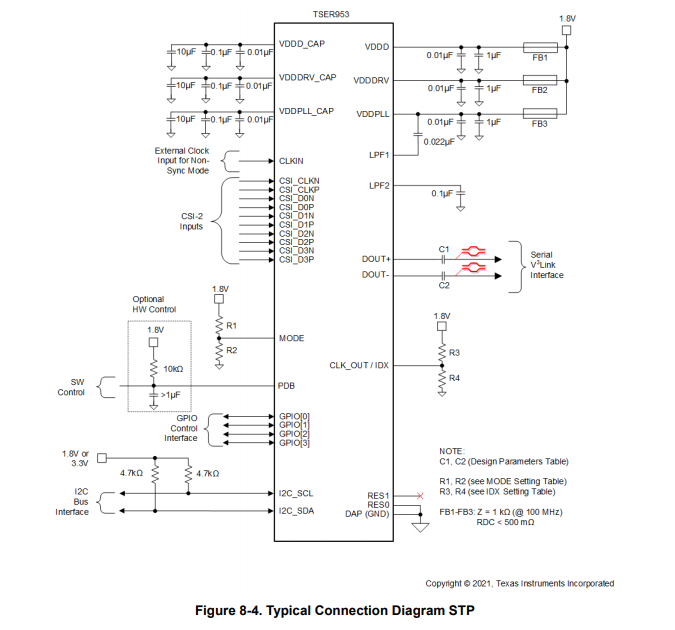

这电路图红色的是防磁线圈 DOUT+ DOUT- 和总线或其它芯片通讯的线路

C1，C2 分几种选择，这要看这个芯片的工作模式，工作模式有四种连接工作方式

Coaxial 两种方式 DOUT+ 的 C1电容 为 33nf-100nF,100nF。DOUT- C2电容为 15nF-47nF,47nF。

STP 的两种方式 DOUT+和 DOUT- 的 C1,C2电容为33-100nF或C1,C2 100nF

Coaxial 这方式说明了一个问题。

就是说，你上网浏览资料，上载的价值比下载的的价值大。

R1,R2,R3,R4电阻的阻值可能是 50欧，100欧，和10K欧，上拉电阻切换和频振电阻。

R1,R2选不好影响工作方式，R3,R4选不好影响DOUT+ DOUT-的通讯速率和兼容度。

FB1-FB3是保险电阻 1k欧。1.8V的工作电压属于低功耗芯片范围。所以各个元件值精度要高。

这个电容，还要计算总电路的电容值，看实际应用，这就是模块的应用难点。直接影响电路的兼容度。

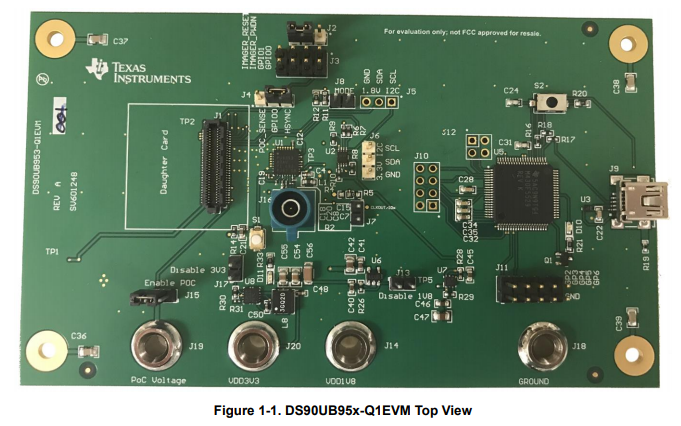

关于这个芯片的开发板例板DS90US95x-Q1EVM

DS90USB954-Q1EVM

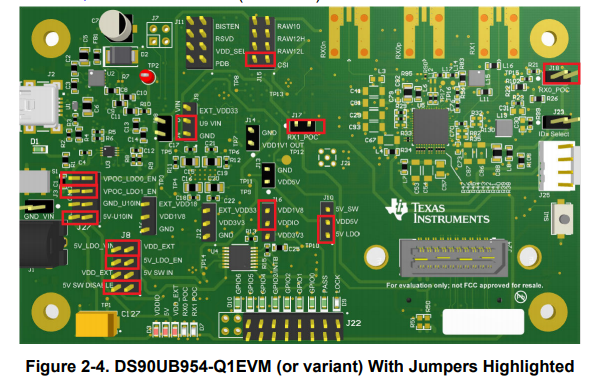

两块板子的连接电路图:

可运行与1920X1080p,YUV模式，4路模式，60fps。一边接摄像设备，一边接图像处理设备。中间用排线连接

〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧

■■■■■■■■       python脚本 954_953.zip  ■■■■■■■■

〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧〧
